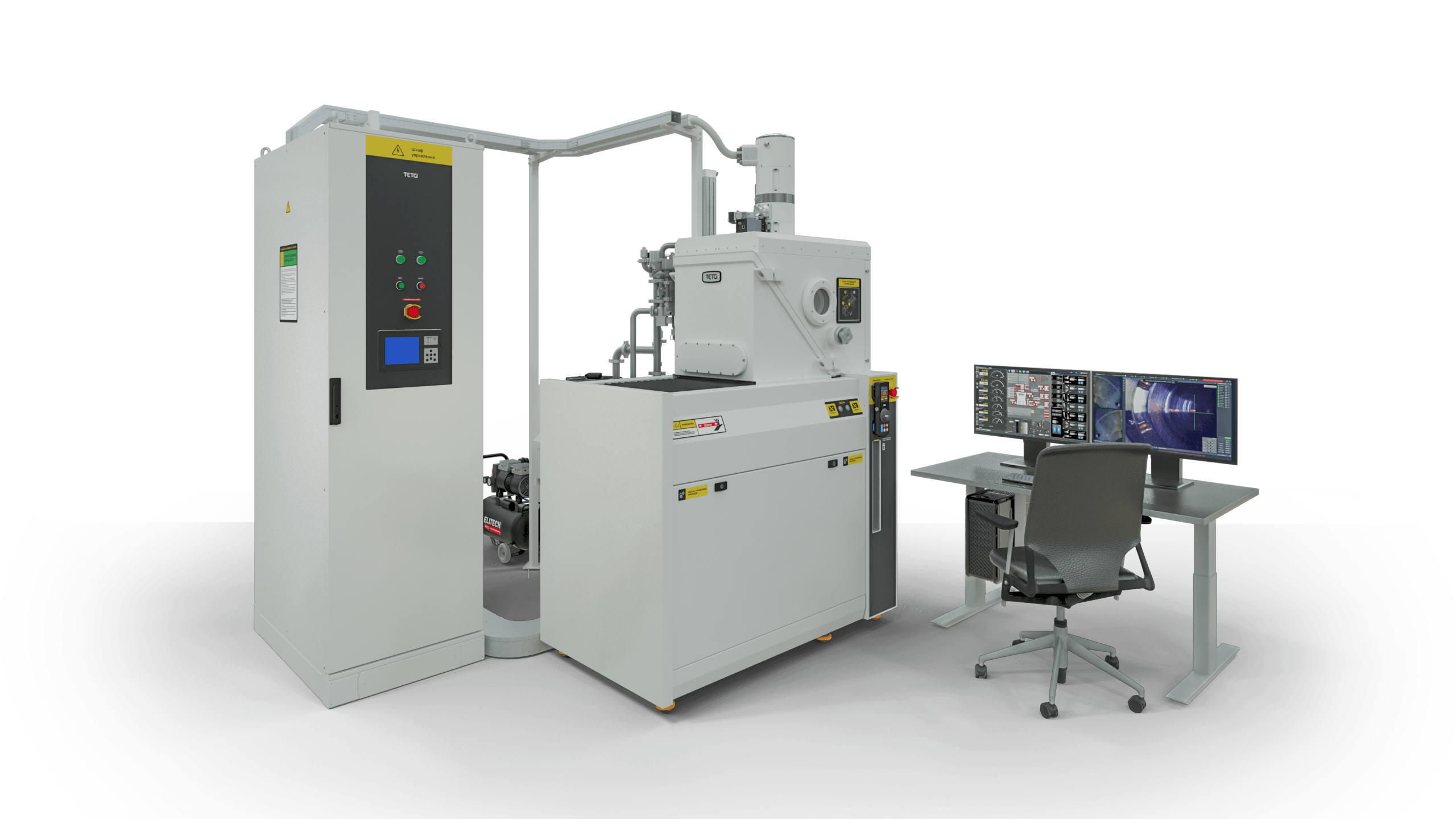

TETA 6E250P
Предназначена для прецизионной сварки малогабаритных изделий электронным лучом в вакууме.

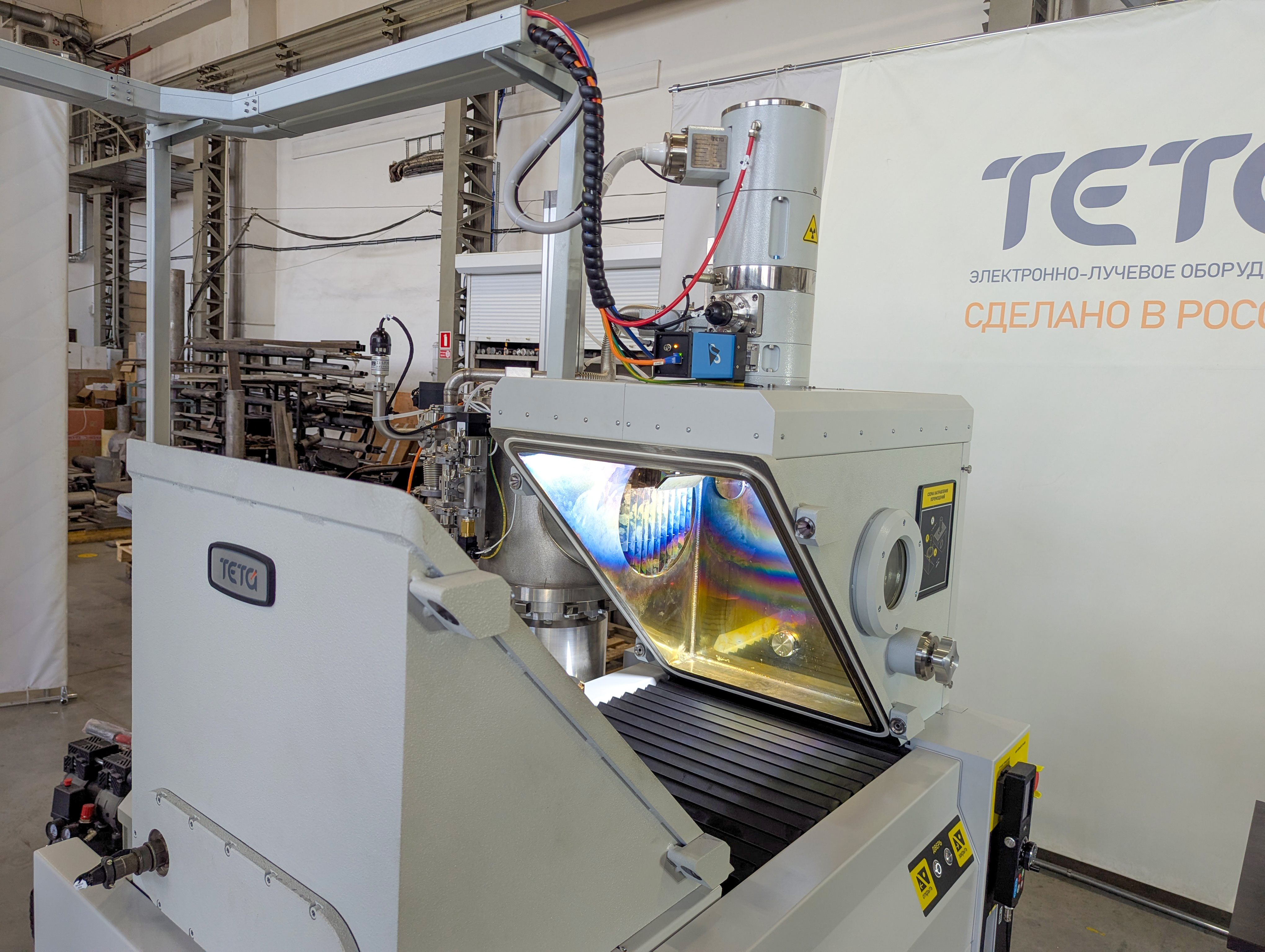

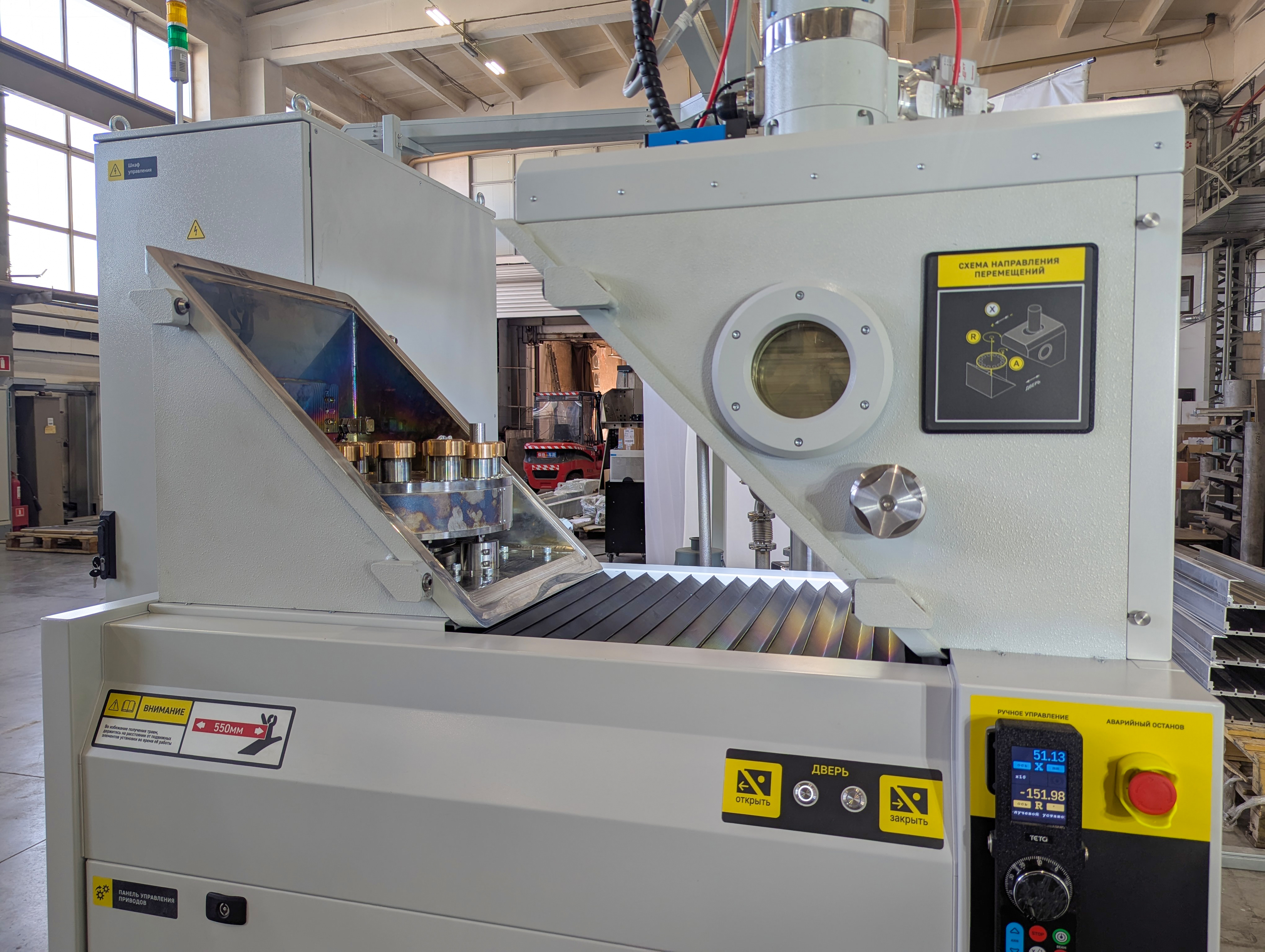

Может выполнять продольные и кольцевые торцевые швы вертикальным электронным лучом. Отличается высокой точностью позиционирования деталей. Имеет вакуумную камеру объемом 0,125м3.
ОСНАЩЕНИЕ:

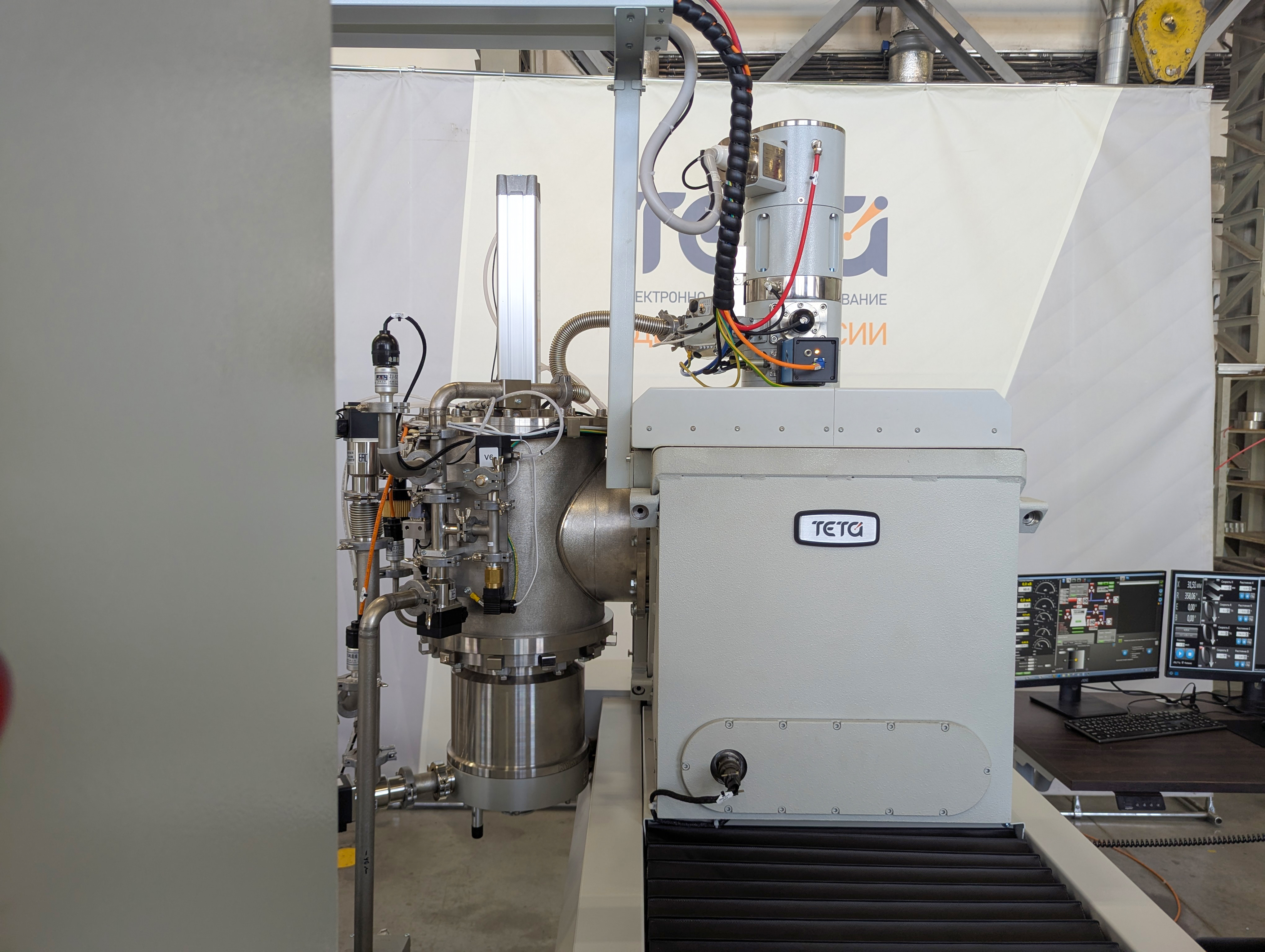

• Электронная пушка, перемещающаяся по поверхности вакуумной камеры
• Катод косвенного накала
• Картридж для быстрой смены катода
• Система соосного наблюдения
• Многопозиционный вращатель
• Затвор, позволяющий отсекать катодную область электронной пушки от рабочего объема вакуумной камеры установки
ОПЦИИ:
• Наблюдение в отраженных электронах, обзорная видеокамера
• Однопозиционный вращатель с поджимом деталей для сварки радиальных кольцевых швов
• Вакуумная система на базе безмасляных насосов


ВНУТРЕННИЕ РАЗМЕРЫ ВАКУУМНОЙ КАМЕРЫ | 500×500×500 мм |
УСКОРЯЮЩЕЕ НАПРЯЖЕНИЕ | 60 кВ |
МАКСИМАЛЬНАЯ МОЩНОСТЬ ЛУЧА | 6 кВт |
УГОЛ ОТКЛОНЕНИЯ ЛУЧА | ±7° |
ТИП КАТОДА, НАКАЛ | ПРЯМОНАКАЛЬНЫЙ, КОСВЕННЫЙ |
РАБОЧИЙ ВАКУУМ | 5*10-3 Па |
ВРЕМЯ ОТКАЧКИ ДО РАБОЧЕГО ВАКУУМА | 10 минут |
РАЗМЕРЫ СТОЛА МАНИПУЛЯТОРА | 160×200 мм |
ПЕРЕМЕЩЕНИЕ ПО ОСЯМ Х, Y, Z | 230х200х150 мм |
СКОРОСТЬ ПЕРЕМЕЩЕНИЯ ПО ОСЯМ X, Y, Z | 0,1 – 40 мм/сек |
СКОРОСТЬ ВРАЩЕНИЯ ИЗДЕЛИЯ | 0,1 – 60 об/мин |
